箱ひげ図 ： Box Plot / Box-and-Whisker Plot / Box-and-Whisker Diagram
概要
量的データの箱ひげ図を作成します。
分析例ファイルのダウンロード
箱ひげ図を使用する際のデータの形式やダイアログの指定方法、出力結果などを以下のExcelファイルからご確認いただけます。ダウンロードしてご参照ください。この分析例ファイルは、製品をご購入された場合にも自動でインストールされます。
なお、エクセル統計の無料体験版では、分析例ファイルのデータを実際に分析してみることができます。
処理対象データ
「データベース形式」のデータを計算することができます。
- 先頭行を変数のラベルとして扱います。
- 2行目以降を各変数の観測値として計算に用います。
- 列ごとに欠損値を除いて計算を行います。
先頭行のラベルを除いたセル範囲について、行数と列数の上限、扱えるデータの種類は次の通りです。
データサイズ
- 行数3～60,000行
- 列数1～100列
データ内容
- 数値○：処理可
- 文字列欠損値として除く
- 空白欠損値として除く
設定項目

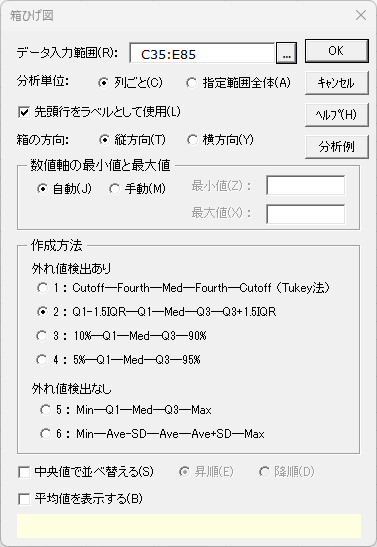

Excelの［エクセル統計］タブから、［基本統計・相関］→［箱ひげ図］を選択すると以下のダイアログが表示されます。
- データ入力範囲 必須
- 1列から100列までの量的データの範囲を指定します。
- 分析単位 必須
- 分析に用いるデータとして、［列ごと］、［指定範囲全体］のいずれかを選択します。
- 先頭行をラベルとして使用
- 入力範囲の先頭行が変数ラベルの場合、このチェックボックスをオンにします。初期設定はオンになっています。
- 箱の方向
- 箱ひげ図の箱の向きとして［縦方向］と［横方向］のいずれかを選択します。
- 数値軸の最小値と最大値
- 箱ひげ図の縦軸の設定方法として［自動］と［手動］のいずれかを選択します。［手動］を選択した場合は、［軸の最小値］と［軸の最大値］を設定する必要があります。
- 作成方法
- 箱ひげ図の作成方法として6 種類の方法の中から選択します。1～4 は外れ値の検出があり、5 と6 は外れ値の検出はありません。
- Cutoff ─ Fourth ─ Med ─ Fourth ─ Cutoff（Tukey 法）
- (Q1 − 1.5IQR) ─ Q1 ─ Med ─ Q3 ─ (Q3 + 1.5IQR)
- 10% ─ Q1 ─ Med ─ Q3 ─ 90%
- 5% ─ Q1 ─ Med ─ Q3 ─ 95%
- Min ─ Q1 ─ Med ─ Q3 ─ Max
- Min ─ (Ave − SD) ─ Ave ─ (Ave + SD) ─ Max
- 中央値で並べ替える
- 各変数の箱ひげ図を中央値/平均値で並べ替えて表示する場合、このチェックボックスをオンにし［昇順］か［降順］を選択します。箱ひげ図の作成方法で6 をチェックした場合にのみ「平均値で並べ替える」となります。
- 平均値を表示する
- 箱ひげ図に平均値とその95%信頼区間を示すひし形を重ねて表示する場合、このチェックボックスをオンにします。
出力内容
| 基本統計量 | 「サンプルサイズ」、「平均」、「不偏分散」、「標準偏差」、「最小値」、「第1四分位数」、「中央値」、「第3四分位数」、「最大値」、「四分位範囲」 |
|---|---|

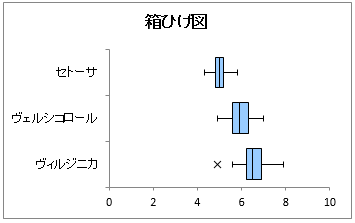

| 【グラフ】箱ひげ図 | 指定された作成方法の5点を縦棒グラフと誤差バーにより表現したグラフです。ダイアログで箱の方向を選択可能。 |
| 箱ひげ図データ | 箱ひげ図の各要素に対応する数値 |
| グラフ用データ | 箱ひげ図作成用のデータ |
スライドによる使い方の説明
エクセル統計の使い方（箱ひげ図編） from Social Survey Research Information Co., Ltd.
