エクセル統計 搭載機能

Me-R管理図 : Me-R Chart

概要

長さや重さなどの計量値が1回の検査で複数得られる場合に用います。毎回の検査群ごとに中央値(Median)と範囲(Range)を求め、Me管理図とR管理図を同時に作成します。

検査のデータは、検査回数(行)×各回の検査データの個数(列)にまとめられている必要があります。

分析例ファイルのダウンロード

Me-R管理図を使用する際のデータの形式やダイアログの指定方法、出力結果などを以下のExcelファイルからご確認いただけます。ダウンロードしてご参照ください。この分析例ファイルは、製品をご購入された場合にも自動でインストールされます。

 ex_10_ControlChart.xlsx

なお、エクセル統計の無料体験版では、分析例ファイルのデータを実際に分析してみることができます。

 無料体験版ダウンロード

処理対象データ

データベース形式

データサイズ範囲 処理対象データ
行数列数数値文字列空白
3~1,000行 2~10列 × ×

※:…処理可、×…処理不可、…欠損値として除く

出力内容

Me管理図 各群の「中央値(Me)」、「中心線(CL)」、「上方管理限界(UCL)」、「下方管理限界(LCL)」の値
【グラフ】Me管理図 各群の「中央値(Me)」、「中心線(CL)」、「上方管理限界(UCL)」、「下方管理限界(LCL)」を表す折れ線グラフ
R管理図 各群の「範囲(R)」、「中心線(CL)」、「上方管理限界(UCL)」、「下方管理限界(LCL)」の値
【グラフ】R管理図 各群の「範囲(R)」、「中心線(CL)」、「上方管理限界(UCL)」、「下方管理限界(LCL)」を表す折れ線グラフ

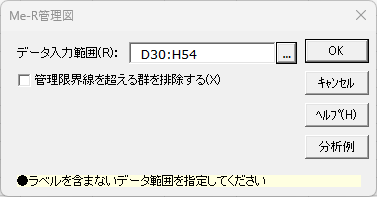

異常値 [管理限界線を超える群を排除する]をオンにした場合、管理限界線を超えるデータの「件数」とそれぞれの「データNo.」、「中央値」、「範囲」が出力されます。

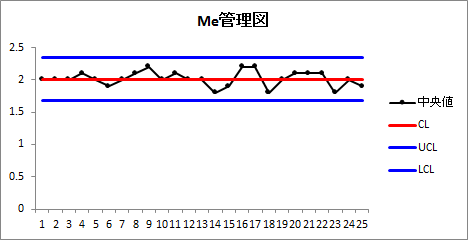

Me管理図

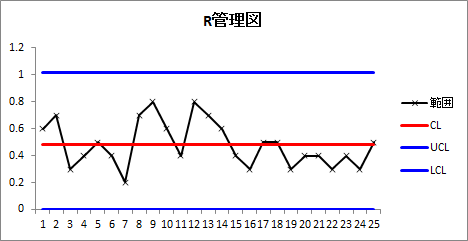

R管理図

参考文献

  • 石原 勝吉, 廣瀬 一夫, 細谷 克也, 吉間 英宣, "やさしいQC七つ道具―現場力を伸ばすために リニューアル版", 日本規格協会, 2009.
  • 大場 興一, "現場のQC七つ道具(5)―管理図(1)―", 日科技連, 1985.
  • 角田 克彦, 市川 享司, 広瀬 淳, "QC手法―実力診断とやさしい解説〈2〉", 日科技連出版社, 1991.
  • 山田 正美, "図解 よくわかるこれからの品質管理―なるほど!これでわかった", 同文舘出版, 2004.
