エクセル統計 搭載機能

u管理図 : u Chart

概要

単位(面積、体積、長さ、個数など)あたりの不適合数によって工程を管理する場合の管理図です。検査する単位の大きさが一定でないため、不適合数では管理できない場合に用います。

分析例ファイルのダウンロード

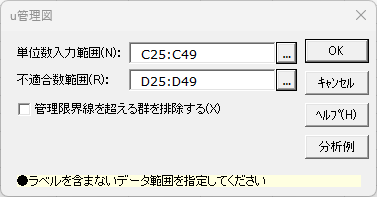

u管理図を使用する際のデータの形式やダイアログの指定方法、出力結果などを以下のExcelファイルからご確認いただけます。ダウンロードしてご参照ください。この分析例ファイルは、製品をご購入された場合にも自動でインストールされます。

 ex_10_ControlChart.xlsx

なお、エクセル統計の無料体験版では、分析例ファイルのデータを実際に分析してみることができます。

 無料体験版ダウンロード

処理対象データ

データベース形式

データサイズ範囲 処理対象データ
行数列数数値文字列空白
単位数入力範囲 3~1,000行 1列 × ×
不適合数範囲 3~1,000行 1列 × ×

※:…処理可、×…処理不可、…欠損値として除く

出力内容

u管理図 各群の1単位あたりの「不適合数(u)」、「中心線(CL)」、「上方管理限界(UCL)」、「下方管理限界(LCL)」の値

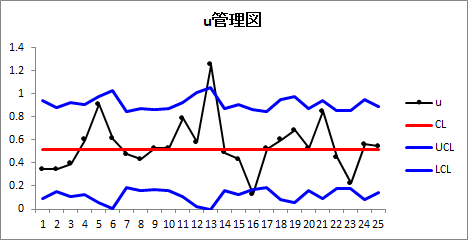

【グラフ】u管理図 各群の1単位あたりの「不適合数(u)」、「中心線(CL)」、「上方管理限界(UCL)」、「下方管理限界(LCL)」を表す折れ線グラフ
異常値 [管理限界線を超える群を排除する]をオンにした場合、管理限界線を超えるデータの「件数」とそれぞれの「データNo.」、「不適合数(/単位)」、「不適合数」、「単位数」が出力されます。
u管理図

参考文献
