Xbar-s管理図 : Xbar-s Chart

概要

長さや重さなどの計量値が1回の検査で複数得られる場合に用います。毎回の検査群ごとに平均値(Xbar)と標準偏差(s)を求め、Xbar管理図とs管理図を同時に作成します。

検査のデータは、検査回数(行)×各回の検査データの個数(列)にまとめられている必要があります。

分析例ファイルのダウンロード

Xbar-s管理図を使用する際のデータの形式やダイアログの指定方法、出力結果などを以下のExcelファイルからご確認いただけます。ダウンロードしてご参照ください。この分析例ファイルは、製品をご購入された場合にも自動でインストールされます。

 ex_10_ControlChart.xlsx

なお、エクセル統計の無料体験版では、分析例ファイルのデータを実際に分析してみることができます。

 無料体験版ダウンロード

処理対象データ

データベース形式

データサイズ範囲 処理対象データ
行数列数数値文字列空白
3~1,000行 2~10列 × ×

※:…処理可、×…処理不可、…欠損値として除く

  • 設定項目
  • 設定項目

    Excelの[エクセル統計]タブから、[管理図・ROC曲線]→[Xbar-s 管理図]を選択すると以下のダイアログが表示されます。

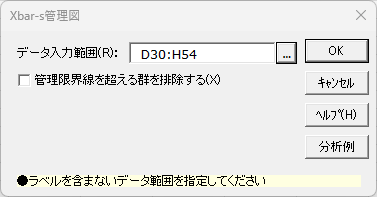

    「Xbar-s 管理図」ダイアログ

    データ入力範囲 必須
    ラベルを含まない量的データの範囲を指定します。「空白」や「文字」のセルを含む場合は計算を行いません。
    管理限界線を超える群を排除する
    管理限界線を超える群を排除して管理図を作成する場合、このチェックボックスをオンにします。 初期設定はオフになっています。

    出力内容

    Xbar管理図 各群の「平均」、「中心線(CL)」、「上方管理限界(UCL)」、「下方管理限界(LCL)」の値
    【グラフ】Xbar管理図 各群の「平均」、「中心線(CL)」、「上方管理限界(UCL)」、「下方管理限界(LCL)」を表す折れ線グラフ
    s管理図 各群の「標準偏差(s)」、「中心線(CL)」、「上方管理限界(UCL)」、「下方管理限界(LCL)」の値
    【グラフ】s管理図 各群の「標準偏差(s)」、「中心線(CL)」、「上方管理限界(UCL)」、「下方管理限界(LCL)」を表す折れ線グラフ
    異常値 [管理限界線を超える群を排除する]をオンにした場合、管理限界線を超えるデータの「件数」とそれぞれの「データNo.」、「平均」、「範囲」が出力されます。
    Xbar管理図
    s管理図

    参考文献
