c管理図： c Chart

単位（面積、体積、長さ、個数など）あたりの不適合数によって工程を管理する場合の管理図です。検査する単位の大きさが一定の場合に用います。

c管理図を使用する際のデータの形式やダイアログの指定方法、出力結果などを以下のExcelファイルからご確認いただけます。ダウンロードしてご参照ください。この分析例ファイルは、製品をご購入された場合にも自動でインストールされます。

なお、エクセル統計の無料体験版では、分析例ファイルのデータを実際に分析してみることができます。

データベース形式

データサイズ範囲		処理対象データ
行数	列数	数値	文字列	空白
3～1,000行	1列	○	×	×

※：○…処理可、×…処理不可、欠…欠損値として除く

Excelの［エクセル統計］タブから、［管理図・ROC曲線］→［c 管理図］を選択すると以下のダイアログが表示されます。

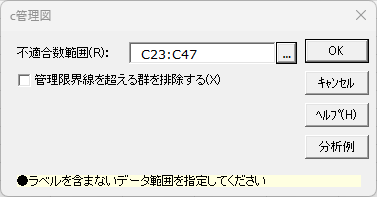

「c 管理図」ダイアログ

不適合数範囲必須: ラベルを含まない不適合数の範囲を指定します。「空白」や「文字」のセルを含む場合は計算を行いません。
管理限界線を超える群を排除する: 管理限界線を超える群を排除して管理図を作成する場合、このチェックボックスをオンにします。初期設定はオフになっています。

c管理図	各群の「不適合数（c）」、「中心線（CL）」、「上方管理限界（UCL）」、「下方管理限界（LCL）」の値
【グラフ】c管理図	各群の「不適合数（c）」、「中心線（CL）」、「上方管理限界（UCL）」、「下方管理限界（LCL）」を表す折れ線グラフ
異常値	［管理限界線を超える群を排除する］をオンにした場合、管理限界線を超えるデータの「件数」とそれぞれの「データNo.」、「不適合数」が出力されます。
