モザイク図 ： Mosaic Plot
概要
クロス集計表からモザイク図を作成します。クロス集計表において各層の度数の合計が大きく異なる場合は、帯グラフよりもモザイク図が適しています。
モザイク図では、各層を縦棒の積み上げグラフとして表します。棒の高さはすべて等しくなりますが、横幅は各層の度数の合計に比例します。クロス集計表の各セルに対応した四角形の面積は、各セルの度数に比例した大きさになります。
分析例ファイルのダウンロード
モザイク図を使用する際のデータの形式やダイアログの指定方法、出力結果などを以下のExcelファイルからご確認いただけます。ダウンロードしてご参照ください。この分析例ファイルは、製品をご購入された場合にも自動でインストールされます。
なお、エクセル統計の無料体験版では、分析例ファイルのデータを実際に分析してみることができます。
処理対象データ
集計表形式
| データサイズ範囲 | 処理対象データ | |||
|---|---|---|---|---|
| 行数 | 列数 | 数値 | 文字列 | 空白 |
| 1～50行 | 1～50列 | ○※1 | 欠 | 欠 |
※：○…処理可、×…処理不可、欠…0として処理
※1：負の数を含まないこと
設定項目

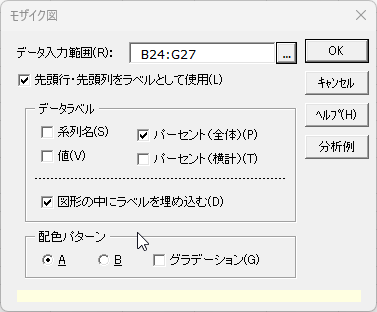

Excelの［エクセル統計］タブから、［特殊なグラフ］→［モザイク図］を選択すると以下のダイアログが表示されます。
- データ入力範囲 必須
- 合計の行や列を含まないクロス集計表の範囲を指定します。「空白」や「文字」のセルはゼロとして扱います。
- 先頭行・先頭列をラベルとして使用
- 入力範囲の先頭行・先頭列がラベルの場合、このチェックボックスをオンにします。初期設定はオンになっています。
- データラベル 必須
- 各ボックスのデータラベルの内容として [系列名]、[値]、[パーセント(全体)]、[パーセント(横計)] のいずれかを選択します。
データラベルを図形に直接書き込む場合、[図形の中にラベルを埋め込む] をオンにします。オフにすると、データラベル用のテキストボックスが各図形の上に重ねて表示されます。初期設定はオンになっています。 - 配色パターン 必須
- 配色パターンとして [A]、[B] のいずれかを選択します。グラデーションを適用する場合は[グラデーション] をオンにします。初期設定はオフになっています。
出力内容
元データと同じワークシート上に出力します。また、モザイク図はExcel のグラフではなく、オブジェクトを用いて描いています。
グラフの右側の部分には、各系列の凡例と割合が表示されます。グラフのタイトルやラベル内容を編集する場合、グラフ上の該当箇所をクリックして作業ください。元データの表頭や表側のラベルを書き換えても、グラフ上のラベルの内容は変化しません。また同様に、ボックスの大きさやパーセントの表記も元データを書き換えても変化しません。
